Как собрать RAID на Citrix Xen Server

Конфигурирование программного RAID массива на 4х дисках, каждый емкостью 1Т.
Поключаемся к Xen через SSH/Telnet из под root.
Проверяем наличие дисковых устройств в системе командой:
ls –l /dev



Проверяем информацию о дисковых разделах:
Fdisk -l



Проверяем наличие RAID устройств зарегистрированных в системе:
ls /dev



Подготавливаем диски к созданию RAID, для этого используем последовательность команд для каждого из 4х дисков /dev/sdd/, /dev/sdb, /dev/sdc, /dev/sde:



Последовательно копируем структуру таблицы разделов с 1-го подготовленного диска на 3 остальных командой:
sfdisk –d /dev/ | sfdisk /dev/[destination disk]

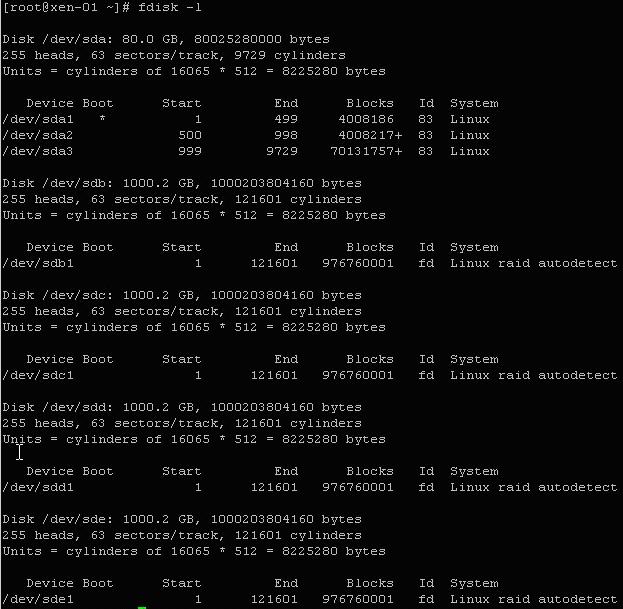

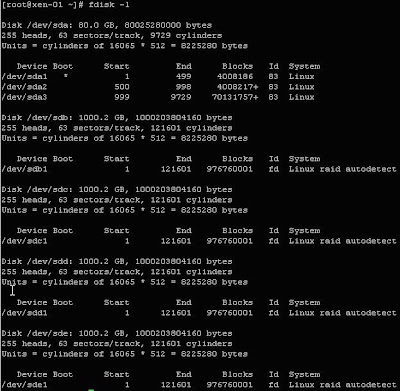

Проверяем подготовленные для RAID разделы на указанных дисках:



Создаем устройство для RAID командой:
mknod /dev/md1 b 9 1
Проверка создания командой:
ls /dev



Объединяем подготовленные диски в RAID, которые автоматически распределяться далее.

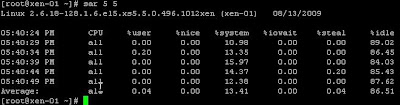

Смотрим нагрузку на подсистемы во время распределения RAID – фактически максимальная нагрузка на 4 диска:



Завершение:



Создаем логический том для Xen при помощи LVM для хранения виртуальных машин на распределяемом RAID массиве:



Проверяем созданный раздел через Citric XenCenter:



Копируем конфигурацию RAID массива в файл /etc/mdadm.conf



Смотрим содержимое файла:



Смотрим конфигурацию LVM:
